Szerokość pod oknem i przy wewnętrznej krawędzi wnęki może się różnić. Głębokość również zmienia się po lewej i prawej stronie. Pomiary zapisz zanim wybierzesz długość, wysunięcie i sposób wpuszczenia parapetu w ościeża.
Jak wykonać i zapisać pomiar?

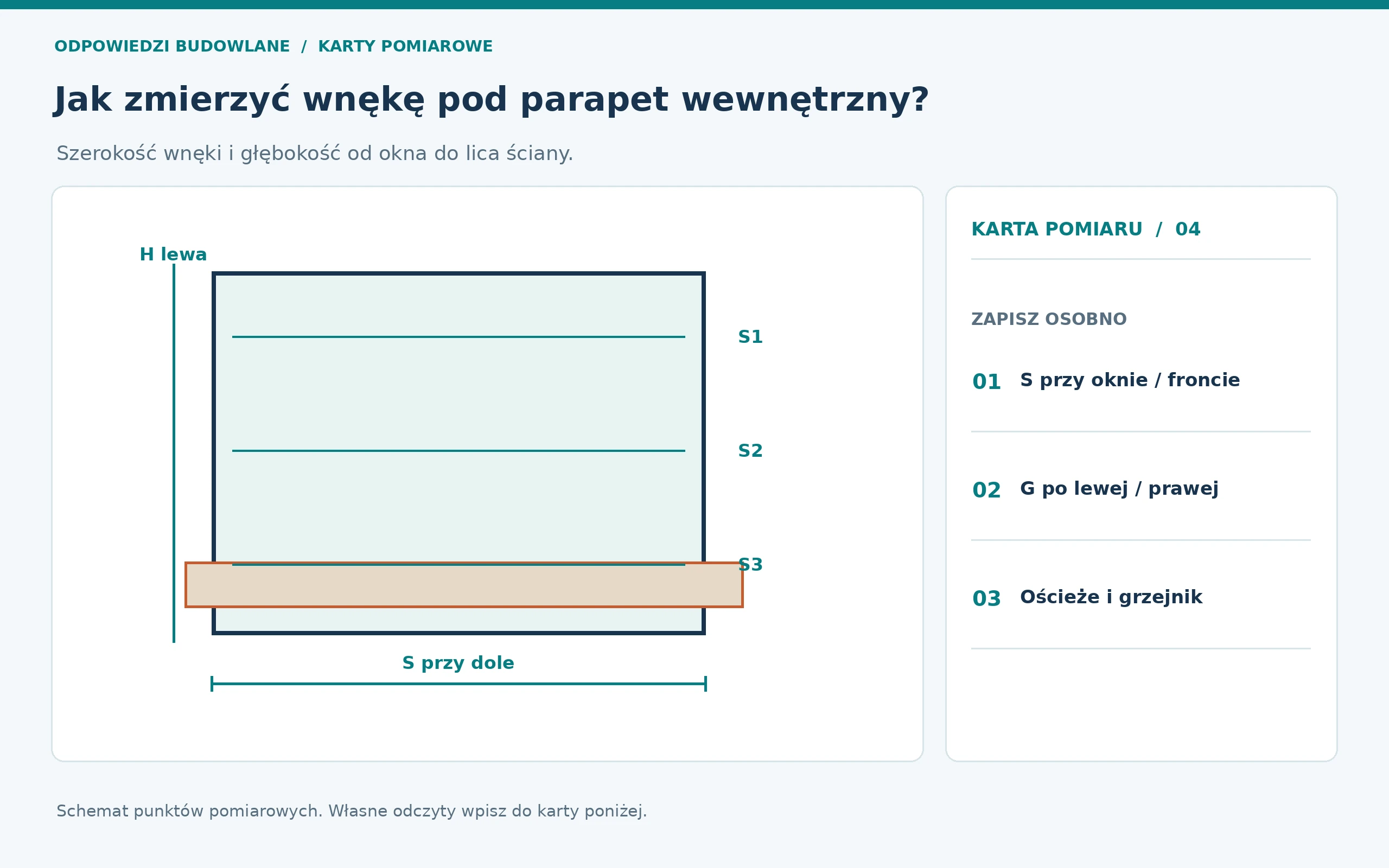

- Zmierz odległość między lewym i prawym ościeżem tuż przy ramie oraz przy licu ściany. Zanotuj, czy powierzchnie są już otynkowane i czy planowana jest okładzina.
- Od ramy lub innej uzgodnionej linii odniesienia zmierz głębokość do wewnętrznej krawędzi ściany po obu stronach. Zaznacz miejsce grzejnika i ewentualny planowany wysięg parapetu jako osobne wymaganie, nie jako odczyt z miary.
- Sprawdź nierówności podłoża i istniejącą stolarkę. Gdy parapet ma być wsunięty pod ramę albo wpuszczony w ścianę, ustal szczegóły montażowe dla danego rozwiązania. Nie przenoś wartości z przykładowego szkicu na zamówienie.
Jak odczytać różnice?
Szerokość 1210 mm przy oknie i 1204 mm przy licu ściany oznacza, że ościeża nie tworzą prostego równoległego otworu. Różnica 6 mm powinna znaleźć się na szkicu wraz z informacją, po której stronie wnęka się zwęża.
Na którym etapie powtórzyć odczyt?
Jeżeli stara stolarka ma być wymieniona, aktualna głębokość liczona od starej ramy może nie odpowiadać położeniu nowej. Zapisz zatem datę oraz opis ramy i wykończenia. Przy planowanej naprawie ościeży przeprowadź pomiar ponownie po pracach. Różnice lewej i prawej strony pokaż na widoku z góry, aby wykonawca mógł ustalić, czy element ma pozostać prostokątny, czy wymaga dopasowania.
Najczęstsze pomyłki i dalszy krok
Niewłaściwy punkt startowy głębokości lub pominięcie planowanego tynku zmienia gotowy wymiar. Karta nie ustala spadku montażowego, podparcia, szczegółów przy ramie ani wpływu parapetu na grzejnik. Zleć kontrolny pomiar osobie odpowiedzialnej za wykonanie.
Zapisz jednostki i stan wykończenia. Karta jest notatnikiem odczytów; nie dobiera produktu ani nie potwierdza wymaganych tolerancji.
Parapet wewnętrzny - karta pomiarowa
Parapet wewnętrzny - karta odczytów
Odczyty pozostają w tej przeglądarce tylko do zamknięcia strony. Wydruk nie zastępuje protokołu, jeżeli przepisy wymagają wykonania czynności przez osobę z odpowiednimi kwalifikacjami.
Wpisz własne odczyty i opis punktów. Karta nie oblicza wymiarów zamówieniowych ani nie ocenia zgodności.
